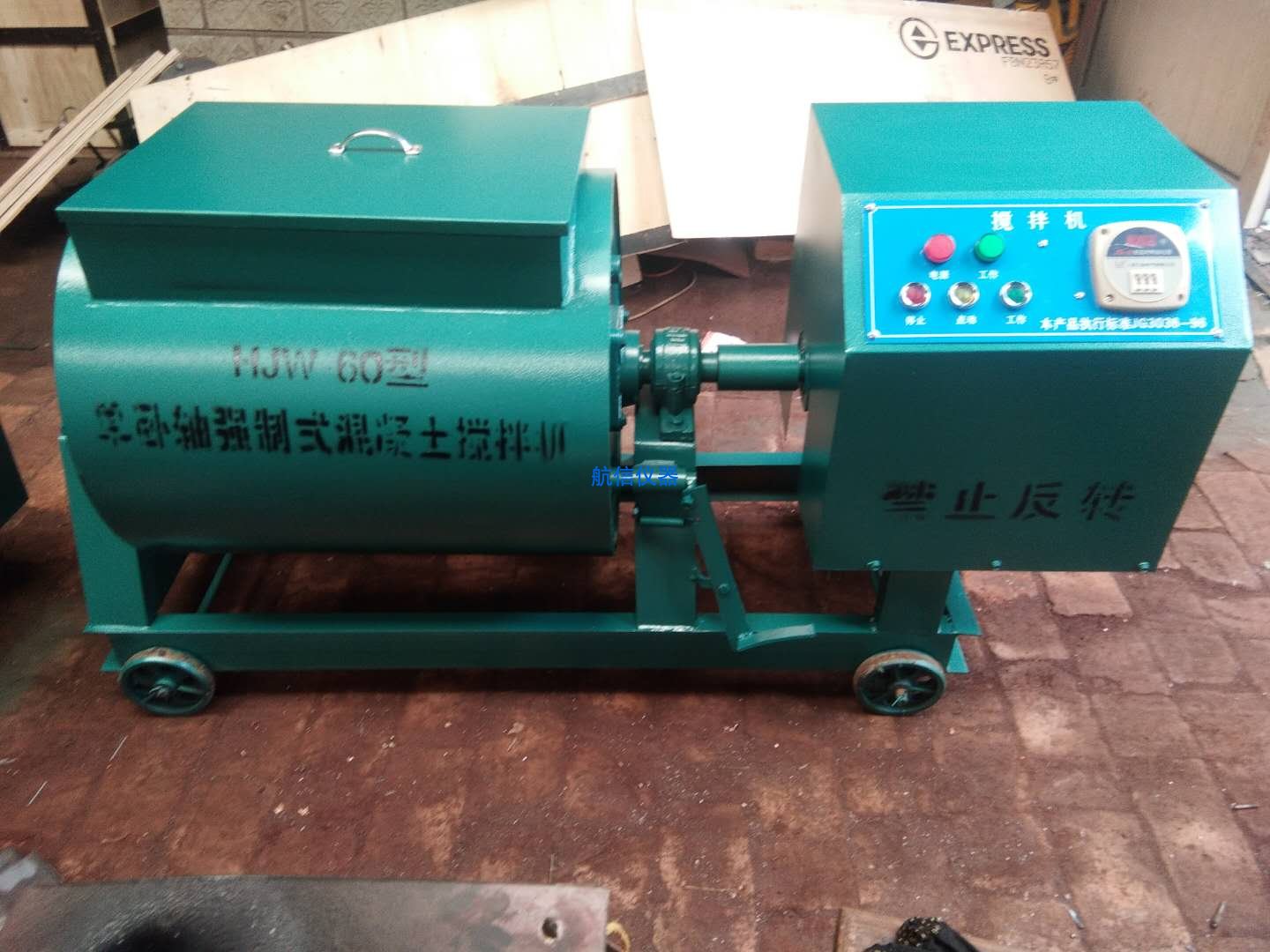

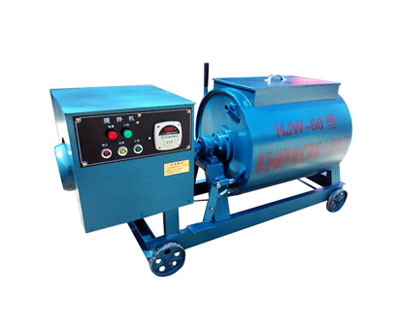

HJW-30、60單卧軸混凝土攪拌機

一、産品簡介：

适用于建築科研、建築公司及混凝土構件單位實驗室，可攪拌普通混凝土和輕質混凝土，也可用到其他行業實驗室對不同物料進行攪拌。具有操作方便，攪拌效率高，殘餘量小，清洗方便，是較爲理想的實驗室用于混凝土攪拌的設備。

二、工作原理:

單卧軸混凝土攪拌機減速電機通過聯軸器使攪拌軸沒**方向旋轉，由攪拌軸上的正反兩鏟片攪拌物料，由于螺旋升角的作用，鏟片工作是使筒内的物料由一側推向另一側，又由另一側推向原處的循環動作，使物料得到充分的攪拌，從而獲得較理想的攪拌效果。卸料時須停機，打開鎖定鈕，實現攪拌物排出筒外

三、技術參數：

          進料容量：48L

          出料容量： 60型：60-65L

          攪拌時間：≤45S

          攪拌軸轉速：48轉/分

          電機功率：1.5/3kw

          電源電壓：380V

          外形尺寸：1520x530x1060mm

          毛重：60KG

四、攪拌機結構：

單卧軸混凝土攪拌機由機架、攪拌裝置、傳動系統、電氣控制系統組成。

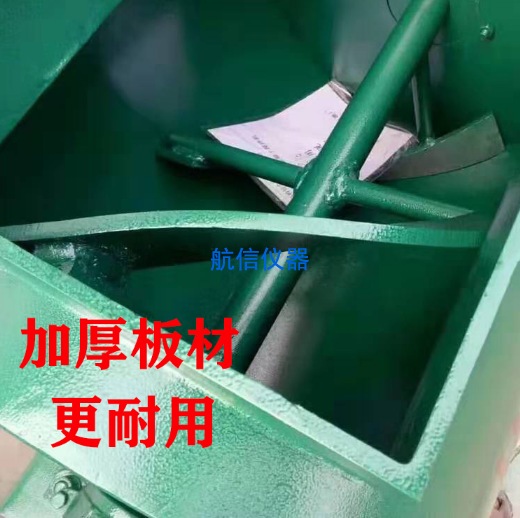

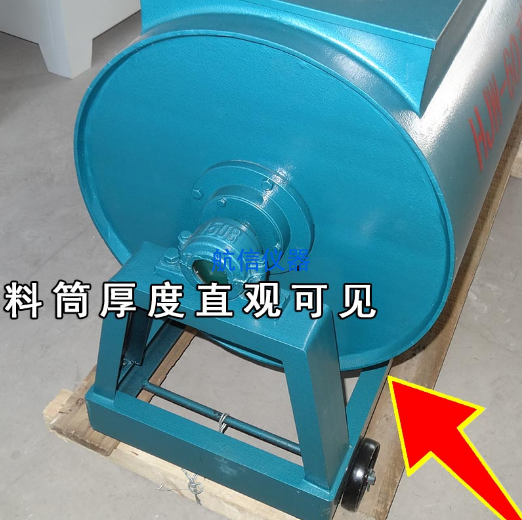

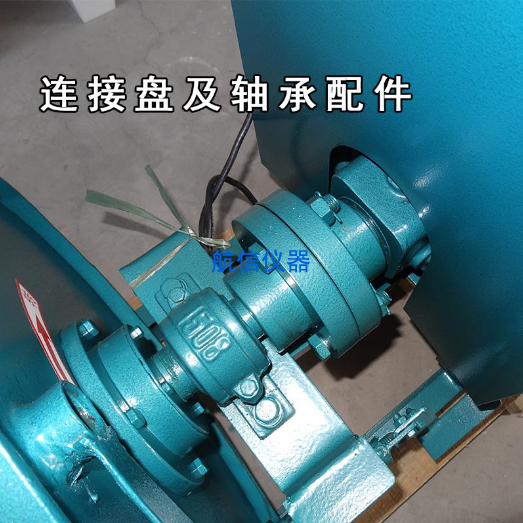

機架是整個設備的支撐部分，由槽鋼焊接組成。攪拌裝置郵攪拌筒、攪拌軸、攪拌鏟組成，攪拌鏟固定在攪拌臂上，與攪拌臂組成一體，形成兩組螺旋方向上反、導程及螺旋升角相同的螺旋帶狀攪拌鏟。攪拌鏟與攪拌筒内壁的間隙可微量調整。轉動機構是由減速電機和聯軸器組成，箭體限位裝置由鎖定銷及定位孔所組成。電器控制系統具有啓動、點動、停止、定時的功能。

五、操作程序：

機器拆箱後檢查減速電機，料筒、軸承座等在運輸中有無損壞，堅固件有無松動，若松動應擰緊，支撐地基爲平整的混凝土地面，攪拌機搬運時應用繩鎖系在支架上，不可套系在攪拌軸上，單卧軸攪拌機底座下面安裝有腳輪，可任意移動.

1. 啓動前首先檢查旋轉部分與料筒是否有刮碰現象，如有刮碰現象應及時調整。
2. 清理料筒内的雜物。
3. 啓動前應将筒體限位，方能啓動。
4. 攪拌軸旋轉方向應筒體斷面标記所示。
5. 裝放的物料必須**金屬及其他雜物。
6. 根據攪拌時間調整攪拌器的定時，注意必須在斷電情況下調整。
7. 按動起按鈕，主軸便電動攪拌鏟運轉。
8. 達到調定時間後自動停車。
9. 卸料時應先停機，打開鎖定銷，搬動手柄使料筒旋轉到**位置，再便鎖緊銷定位旋轉主軸，使拌合料排出筒外。
10. 拌合料排淨後手動筒體複位，将攪拌筒鎖定銷定位。
11. 清洗筒内可将水倒入筒内使主軸旋轉進行沖洗，也可用幹砂清洗
