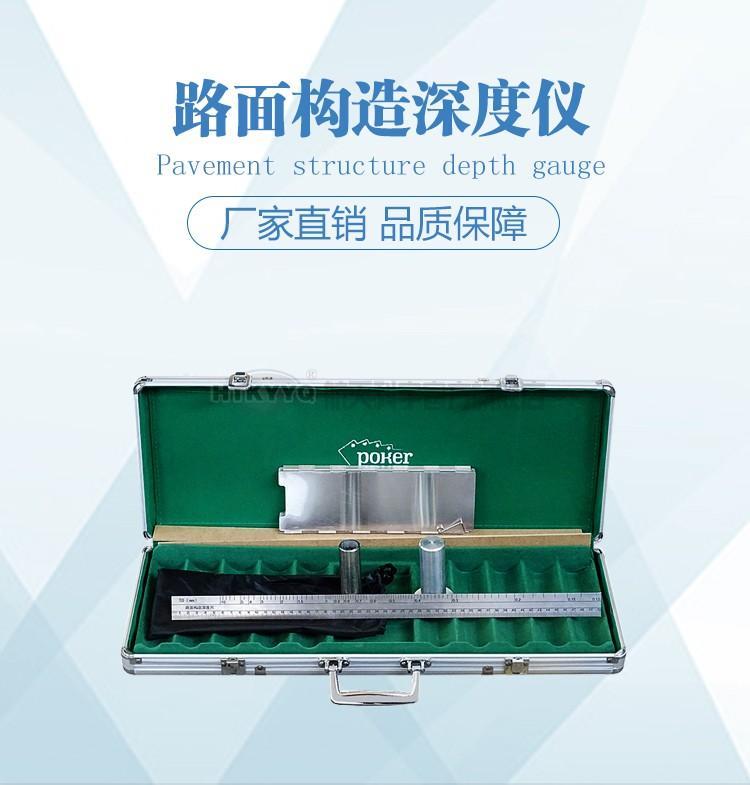

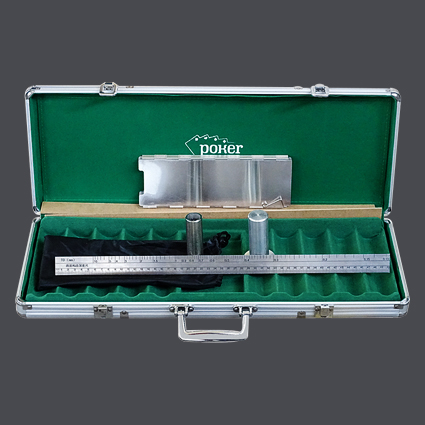

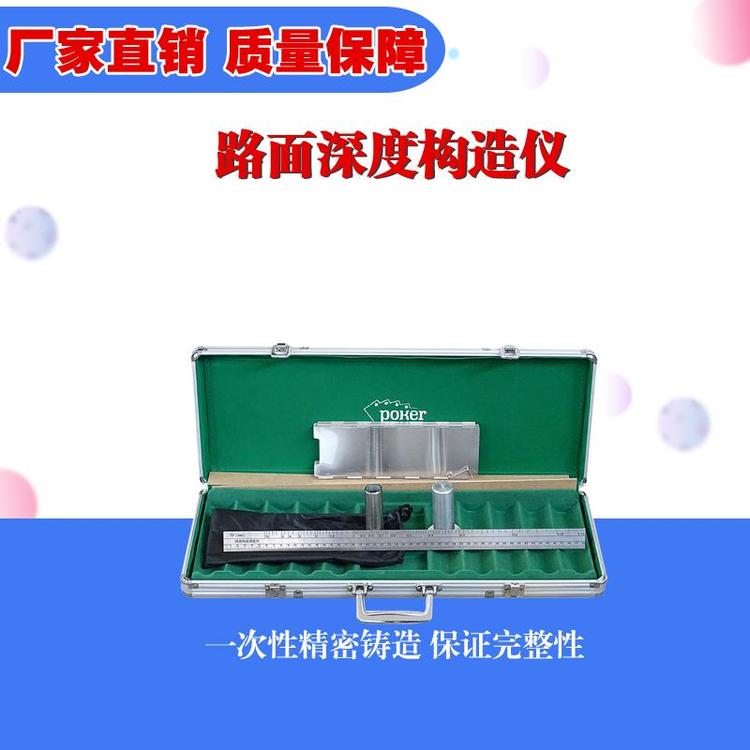

一,路面構造深度儀(手動鋪砂儀)路面深度構造簡介:
1、量筒,體積爲25土0.15毫米
2、攤鋪闆,下面貼一塊2-4毫米橡膠闆
3、擋風闆
4、重量:1.76kg
5、構造深度尺
目的與适用範圍
路面構造深度儀适用于測定碾壓成型的瀝青混合料試件的表面構造深度,用以檢驗瀝青混合料的配合比設計。
儀具與材料
人工砂鋪儀:由圓筒、推平闆組成。
量砂筒:一端是封閉的,容積爲25mL±0.15mL,可通過稱量砂筒中水的質量已确定其容積V,并調整其高度,使其容積符合規定要求。帶一專門的刮尺将筒口量砂刮平。
推平闆:推平闆應爲木制或鋁制,直徑50mm,底面粘一層厚1.5mm的橡膠片,上面有一圓柱把手。
刮平尺:可用30cm的鋼闆尺代替。
量砂:足夠數量的幹燥潔淨的勻質砂,粒徑0.15mm~0.3mm。
量尺:鋼闆尺、鋼卷尺,或采用已按式(1)将直徑換算成構造深度作爲刻度單位的的構造深度尺。
其它:裝砂容器(小鏟)、掃帚或毛刷、擋風闆等。
本公司以下設備供您選擇,其他輔助器具可代爲提供:
瀝青混合料路面構造深度儀 型号:SYD-0731 編号:BV

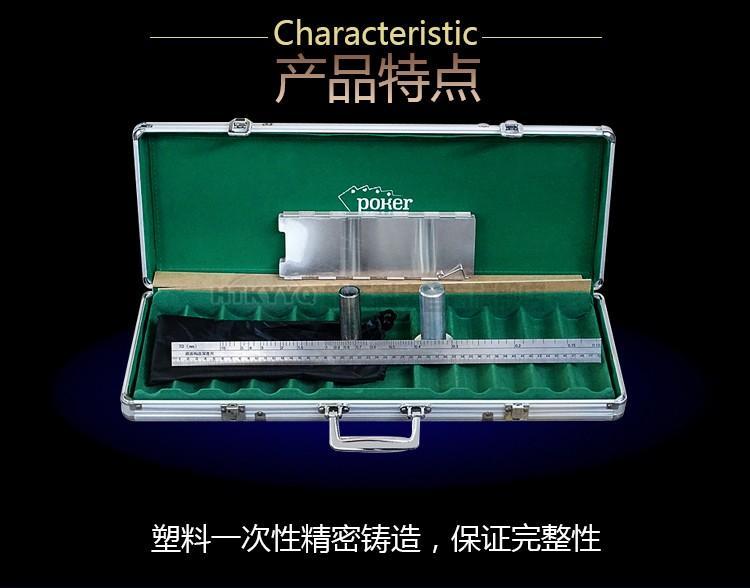

主要特點:
塑料一次性精密鑄造,保證完整性。

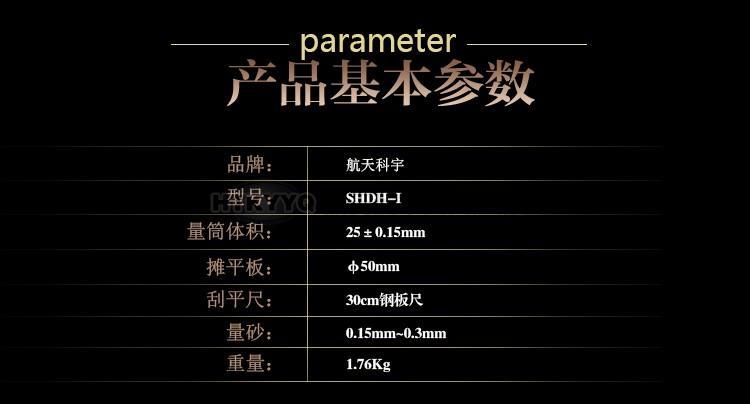

主要技術參數:
量筒,體積爲25±0.15毫米
2、攤鋪闆。下面貼一塊2-4毫米橡膠闆
3、擋風闆
4、構造深度尺
5.重量:3KG
測定方法:
1、将路面松散顆粒及浮土刷淨。
2、用儲砂瓶将量筒注滿幹砂,再用攤鋪闆邊緣輕輕敲打量筒三下,加滿幹砂,刮去高出之幹砂。
3、将幹砂倒在路面上,用攤鋪闆細心地将砂子在路面上作圓周動作攤鋪開,盡可能攤鋪成圓形。
4、用構造深度尺分别通過砂面圓心,并互相垂直量取兩個構造深度值,取平均值代表該路面這一點的構造深度
5、在同一路段上作5點測定,每點相距3-5米,測點盡可能選在車轍帶上,距路面邊緣不小于1米,取5點的平均值作爲該路段的構造深度
構造深度計算方法:
Hs=V/(1/4πD2)
式中Hs---路面構造深度,毫米
V--砂體積 毫米
D--砂面直徑 厘米
構造深度尺中Hs值爲直接讀數(構造深度)值,cm值爲對應的厘米。
