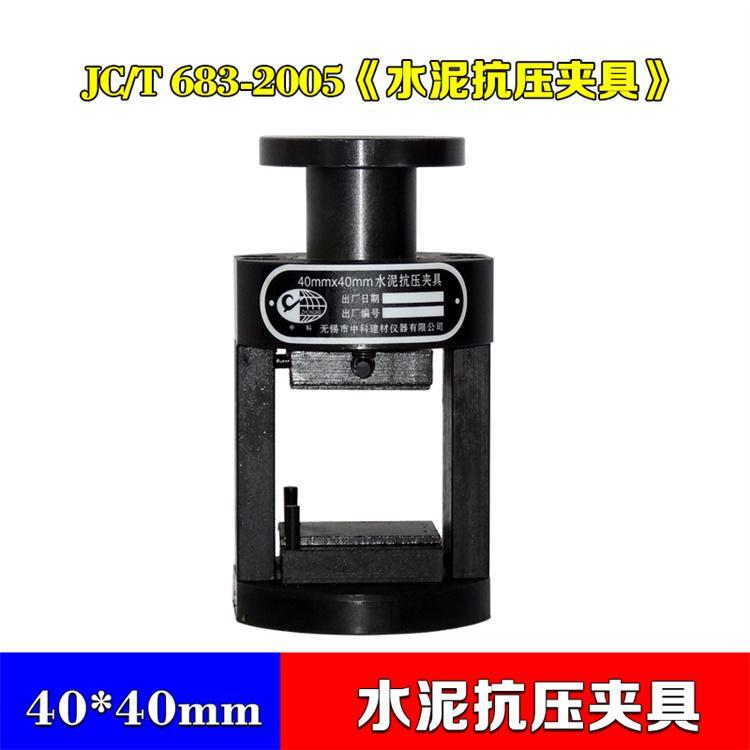

水泥抗壓夾具

水泥抗壓夾具概述：
是爲我國國家标準GB/T17671-1999《水泥膠砂強度檢測方法（ISO法）》而設計的配套儀器。該儀器符合建材行業标準JC/T638-1997并等效采用ISO679：1989（E）4.2.8标準，用于水泥抗壓強度試驗 。

主要技術參數：
1.上、下壓闆長度 40mm
2.上、下壓闆寬度 >40mm
3.上、下壓闆自由距離 >45mm
4.毛重/淨重 5kg

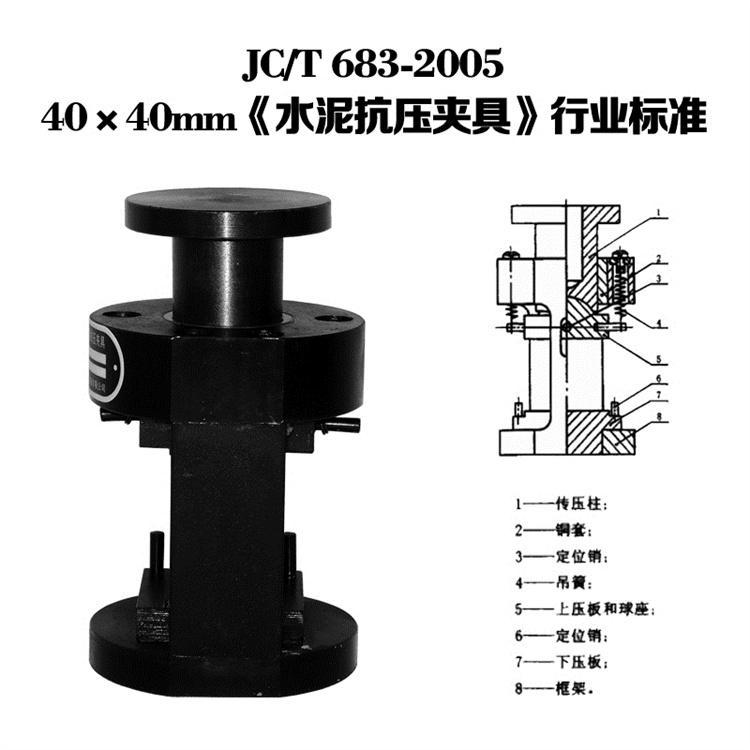

水泥抗壓夾具結構：
本夾具具有堅固的夾具體，在夾具體下部孔内固定着下壓力闆，用作承放水泥試塊之用。在下壓力闆上裝有二隻定位銷，用于試塊定位。夾具體上部孔内緊配襯套，襯套内裝有上球座，上球座在孔内能自由軸向移動和轉動。上壓力闆由挂簧銷，拉簧，螺母，球面圓柱頭螺釘，相互連接，挂吊在夾具體上，并與上球座球面接觸，以保證試塊上、下平面不平行時，使上壓力闆能自動回轉，使其平面與試塊上平面緊密接觸，在上壓力闆一側裝有導向圓銷，插入夾具體中部長槽内，使上壓力闆不能在水平面轉動。通過旋轉球面圓柱頭螺釘可調整上壓力闆的高低位置。上、下壓力闆之距一般調整爲45~50，當試塊加壓時，上球座受力向下移動，使上壓力闆接近試塊上平面,卸壓後由于拉簧作用，上壓力闆能自動複位。

技術要求
1、定位銷直徑：5 毫米；兩個定位銷的**間距：68．5 毫米。
2、框架底部下壓闆裝配孔：φ50 毫米；**定位孔：φ8x8 毫米。
3、上、下壓闆硬度：HRC50-55。
4、上、下壓闆工作面光潔度不低于△7，平面度不大于0．03 毫米，其餘部分光潔度不低于△5。
5、座球面半徑：25 毫米；球座凸出上壓闆的高度：11 毫米。球座凸面部分光潔度爲△7，凹面光潔度爲△9。由球面**到邊緣的2/3 處應有－寬虔4-5 毫米的環帶，保證球座凸凹面爲環狀接觸。
6、上壓闆兩端面處刻有**線（**線的寬度爲 0．2-0．3 毫米），保證定位銷到
壓闆**的距離。
7、抗壓夾具不放試體時，若加壓到工作位置，壓力機不應有負荷示值。
8、抗壓夾具的零部件不得有碰傷或劃痕。
使用與維護：
本夾具适用于**類型的壓力試驗機，使用時應将本夾具安放在壓力試驗機下壓力闆上，由夾具底部Ф8孔定位以對**位置，然後把上、下壓力闆平面上擦幹淨，放入水泥試塊，試塊寬的一邊緊靠定位銷調整壓力試驗機的上壓力闆與夾具的上球座的上平面接觸，便可以加壓，記錄試塊壓碎時壓力試驗機的示值 單位：N，除以試塊面積（40×40=1600mm2）即可很方便地求出抗壓強度 單位：MPa。
