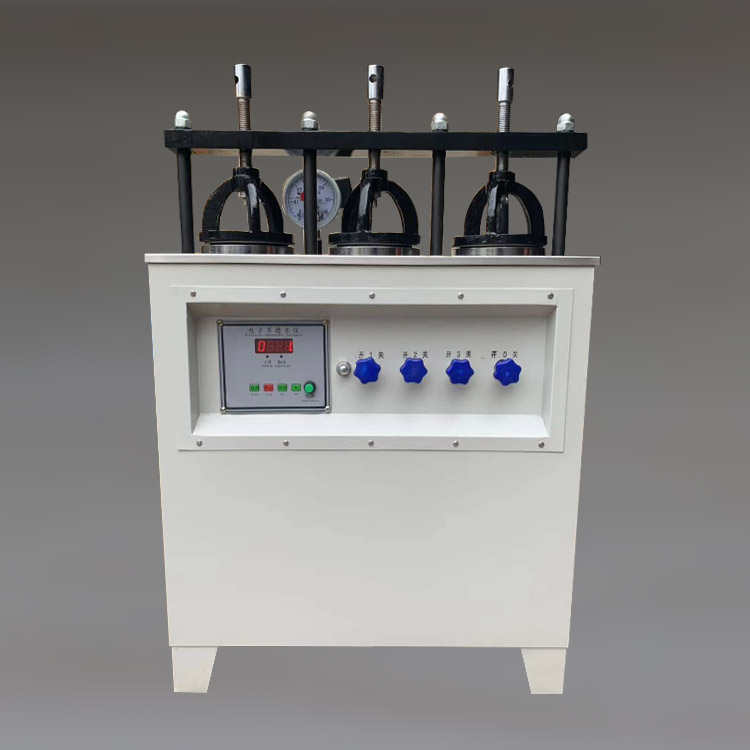

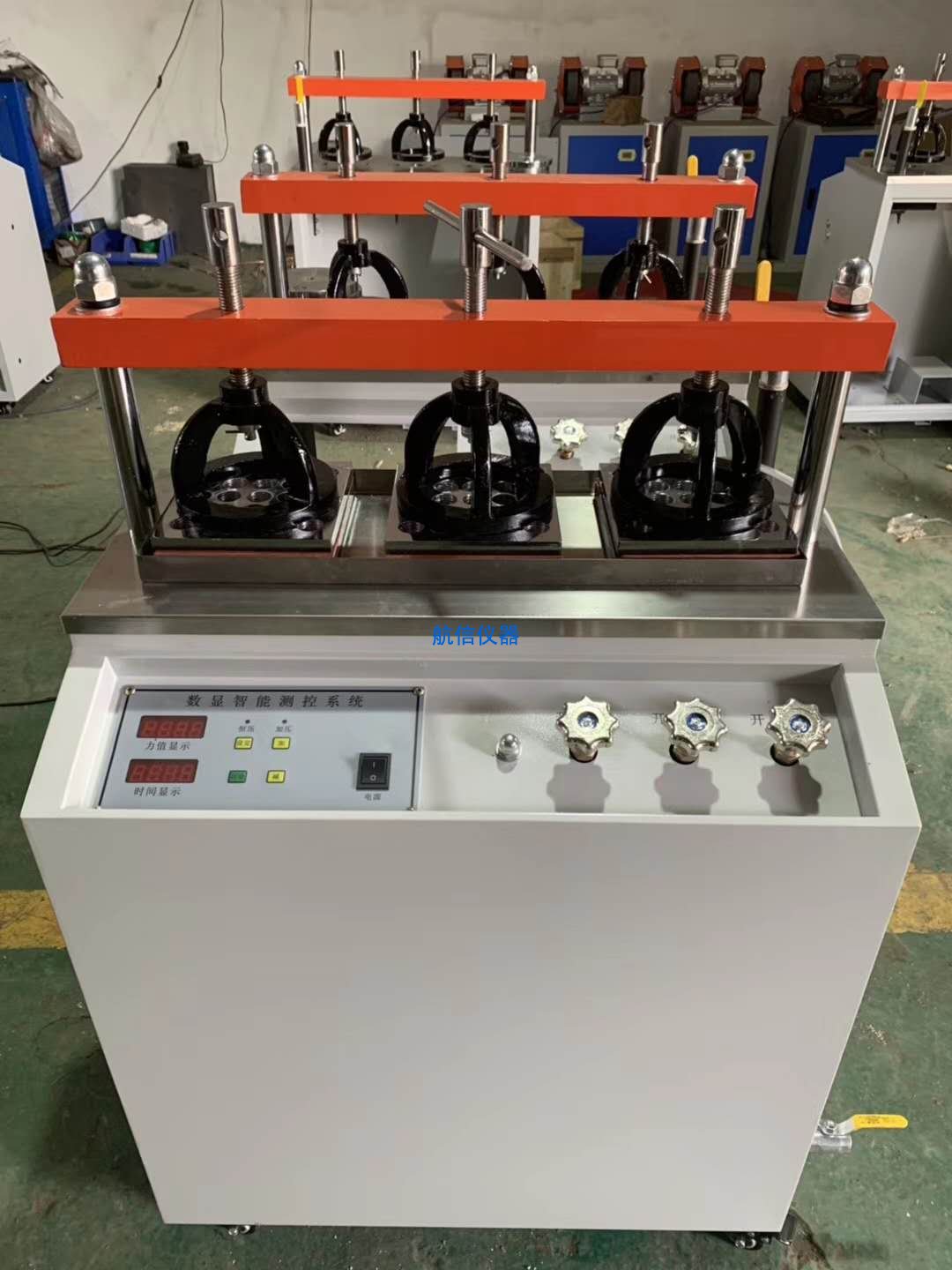

DTS-6型防水卷材不透水儀

一、産品名稱：

DGY-87型透水儀

二、産品簡介：

本儀器是用于測定新型防水卷材瀝青紙胎油氈，瀝青玻璃胎油氈及其它非金屬，薄型卷材不透水性性能的試驗儀器。按照"建築防水薄膜産品生産許可證實施細則"(2013版)标準，該儀器用于石油瀝青油氈和聚合物彈性體防水卷材的抗滲性檢測。可滿足GB 328的要求，适用于各種新型防水卷材。本儀器的電動氣泵壓力和電接觸壓力表可自動保持壓力，數字顯示儀表，可供相關科研、施工、生産、設計、教學等部門使用。在試驗壓力不大于0的條件下。6 MPa，本儀器可測量其它相關材料的透氣性或透水性。

三、主要技術參數：

外形尺寸：700×450×1200（毫米）
操作高度：850（毫米）
測試壓力範圍：0.1～0.6（兆帕）
有效測試時間：45（分鍾）
一次測試件數：3（塊）
試座直徑：Ф100（毫米）
試架夾緊力：600（公斤）

四、産品組成：

由供水及排水系統、電力系統及底盤組成。供水和排水系統包括水管、水閥、排放閥、放水閥、可滲透盤截止閥、可滲透盤、減壓閥1、和壓力計。該電氣系統包括可滲透報警開關、數字顯示時間繼電器、可滲透指示器、定時開關等組成。

五、工作原理：

本機通過氣液轉換缸将氣泵的氣體壓力轉化爲水壓，作用于樣品。當防滲盤中的樣品發生滲水時，防滲盤與銅接觸之間的阻力發生變化，導緻橋的不平衡，放大不平衡電壓，驅動繼電器發出聲光報警信号。

六.使用和操作：

1.在系統中沒有空氣泵壓力的情況下，關閉排放閥8、可滲透圓盤截止閥9、10、11、打開注水閥6、排放閥7，并将水加到從汽缸頂部50毫米處的氣液轉換缸中。

2.調整減壓閥，使空氣壓力達到試驗壓力。慢慢打開滲透盤截止閥9、10、11，使水慢慢充滿透水盤(滲透盤中的水位與小O形環平齊)，關閉截止閥，然後将樣品放在透水盤上，使樣品與滲透盤中的水**接觸，用壓力蓋将樣品固定在透水盤上，用螺栓壓住蓋子。

3.開啓電源開關及将警報開關轉至"開啓"位置。将時間繼電器分别調整至開啓滲透式磁盤截止閥9、10、11所需的時間。将定時旋鈕開關放置在"開啓"位置，并開始計時。時間已過，以發出訊号。然後斷開定時開關。當樣本可滲透時，儀器會自動發出聲光警報。

4.試驗完成後，關閉可滲透圓盤截止閥9、10、11，松開蓋闆螺栓并取出樣品。

5.重複步驟3/8進行下一個實驗。

6.在長時間不進行試驗時，應打開開式水閥将水清空，同時應打開所有閥門和不透水閥瓣壓力蓋，以确保系統處于幹燥和通風狀态，以防止金屬零件生鏽。

七.需要注意的事項：

1.防滲表必須**接地。

2.防滲托盤應保持清潔幹燥，每次測試後棉布應擦幹淨。

3.氣液轉換缸的水位不應超過校準線。

4.壓力表應每年檢查一次。

5.在測試過程中，測試人員不得随意離開。如果您需要離開，請關閉電源和不可滲透的圓盤截止閥。
