岩土工程儀器（岩石點荷載儀介紹）

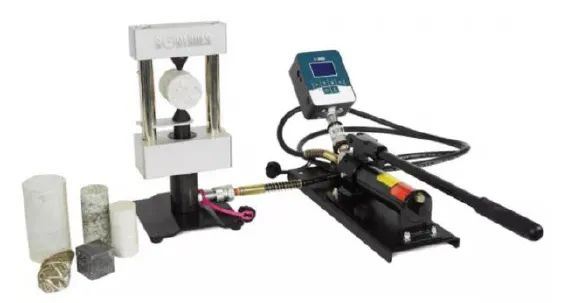

數字岩石點荷載儀32-D0550，加載能力100kN，符合标準ASTM D5731和ISRM建議方法

該儀器包含一個100kN加載架，采用手動泵驅動液壓千斤頂進行液壓加載。加載架和手動泵是獨立的，從而使設備具有優越的功能和可用性。

該裝置符合ASTM D5731标準和ISRM建議方法，廣泛的測試範圍允許測試圓柱形岩樣和不規則的岩樣。它具有一個符合人體工程學的數字讀數單位，帶電池供電的數字顯示屏和薄膜鍵盤。壓縮荷載由内置壓力傳感器來測量，來确保測量精度及抗破壞沖擊。安裝在加載架上的尺子可以直接測量試驗前後加載錐頭之間的距離。

整套設備放置在一個符合人體工程學的帶輪子的手提箱裏。

标準：ASTM D5731 | ISRM 建議方法

100kN數字岩石點荷載儀32-D0550

主要特點

• 100kN加載能力

• 優越的功能和設備的可用性，因爲手動泵和加載架是獨立的

• 人體工程學數字讀數單位，帶與寬屏顯示和6鍵薄膜鍵盤

• 有效分辨率：18位

• 荷載測量精度：±1%，分辨率1N

• 提供完整的可追溯荷載測量校準證書

• 上下壓縮加載闆帶球形座，用于對小的圓柱樣進行壓縮試驗

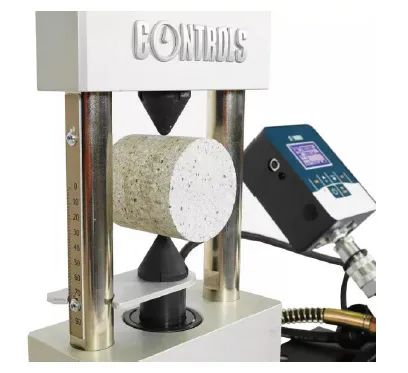

100kN數字點荷載儀32-D0550：加載架細節

技術參數

• 加載能力：100kN

• 試樣尺寸：最大直徑102mm

• 128×80像素數字顯示，帶6鍵薄膜鍵盤

• 内置可充電LiPo型電池

• 有效分辨率:18位

• 荷載測量精度：±1%，分辨率1N

• 荷載測量通過壓力傳感器

• 下橫梁位置測量用内置儀表

• 活塞行程：100mm

• 壓闆之間的距離(附件32-D0550/D5) ：102mm

• 立柱間的距離：108mm

• 荷載架/液壓千斤頂的尺寸和重量：

  尺寸（長×寬×高）：200x200x418 mm

  重量：14kg

• 手動泵尺寸和重量

  尺寸（長×寬×高）：798x160x310 mm

  重量：8.3kg

• 手提箱尺寸和重量

  尺寸（長×寬×高）：447 x 265 x 558 mm

  重量：7.7kg

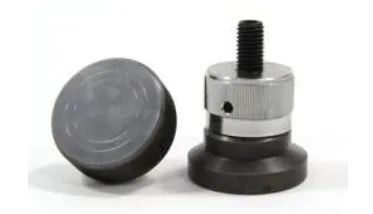

32-D0550/D5：上下加載闆套件，直徑52mm，帶球形座
